Boîtier plastique EC10-200-64

Name: Boîtier plastique EC10-200-64
Brand: LTP Configurateur en ligne
SKU: EC10-200-64
Rating: 4.7 (237 reviews)

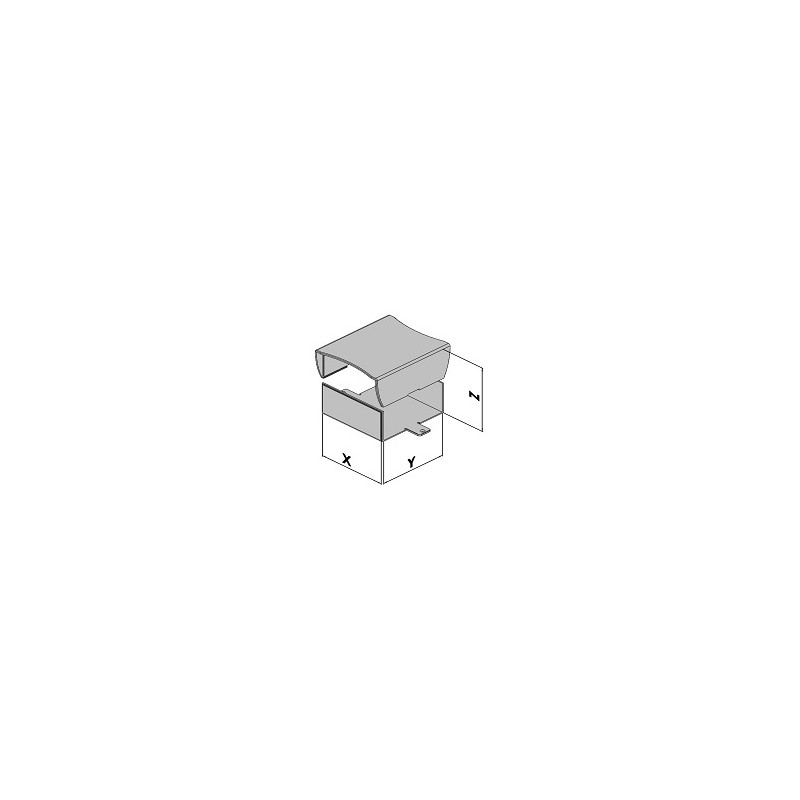

Boitier plastique sur mesure, composé de 2 pièces en U, pivotées à 90°, clipsées ensemble. Le boîtier est démontable manuellement ou avec un outil de type tournevis.

Fiche technique

FAMILLE		Boîtiers muraux EC10-2xx

TYPE DE CONSTRUCTION		Boîtiers plastiques sur mesure, composés de 2 pièces en U, pivotées à 90°, clipsées ensemble. Le boîtier est démontable manuellement ou avec un outil de type tournevis.

Votre projet : P.ex. FACE AVANT TIROIR

Nom du projet :^* P.ex. FACE AVANT TIROIR
Saisissez vos dimensions (Côtes internes en mm)^* Attention : Dimensions internes utiles en mm.
X
Y
Z

Matière^* Matière ABS : Matière standard en ABS / Matière PS-UL : Matière en polystyrène choc auto-extinguible, classée feu à la norme UL94V0
Joindre un fichier Tout type d’informations complémentaires pour définir votre boîtier (p.ex. croquis, plans, photos etc.)
- Fichier 1 :
- Fichier 2 :

Personnalisation : Les informations indiquées dans ce formulaire servent à établir un devis. L’emplacement et les dimensions exactes seront validés par notre bureau d’étude lors de la programmation de votre boîtier ou votre face avant sur mesure.

Usinage : Au contraire d’un boîtier standard ré-usiné, le boîtier EC inclut l’ensemble des découpes et usinages nécessaires à vos besoins, réalisés dans nos ateliers : un seul interlocuteur, un gain de temps, un flux optimisé et rapide)

Nb Perçages : (< = 5mm x 5mm) Le perçage est un usinage consistant à faire un trou dans une pièce. Ce trou peut servir pour recevoir une vis, une led, une prise jack, un passage câble etc.
Nb Ouvertures : (ouverture pour connecteur) (> 5mm x 5mm) et < 40mm x 40mm) Une ouverture est un usinage de taille minimum 5mm x 5mm et maximum 40mm x 40mm, permettant le passage de vos connecteurs, boutons, branchements divers ou toutes autres utilisations.
Fenêtre 1 : (en mm) (> = 40mm x 40mm) Une fenêtre est un usinage de taille supérieure à 40mm x 40mm, permettant principalement d’intégrer un écran d’affichage ou tactile. Vous avez l’option d’y ajouter une fenêtre plexi, afin de protéger le composant électronique.	x
	y
[Avec plexi/PMMA transparent 3mm] Une fenêtre est un usinage de taille supérieure à 40mm x 40mm, permettant principalement d’intégrer un écran d’affichage ou tactile. Vous avez l’option d’y ajouter une fenêtre plexi, afin de protéger le composant électronique.
Fenêtre 2 : (en mm) (> = 40mm x 40mm) Une fenêtre est un usinage de taille supérieure à 40mm x 40mm, permettant principalement d’intégrer un écran d’affichage ou tactile. Vous avez l’option d’y ajouter une fenêtre plexi, afin de protéger le composant électronique.	x
	y
[Avec plexi/PMMA transparent 3mm] Une fenêtre est un usinage de taille supérieure à 40mm x 40mm, permettant principalement d’intégrer un écran d’affichage ou tactile. Vous avez l’option d’y ajouter une fenêtre plexi, afin de protéger le composant électronique.
Fenêtre 3 : (en mm) (> = 40mm x 40mm) Une fenêtre est un usinage de taille supérieure à 40mm x 40mm, permettant principalement d’intégrer un écran d’affichage ou tactile. Vous avez l’option d’y ajouter une fenêtre plexi, afin de protéger le composant électronique.	x
	y
[Avec plexi/PMMA transparent 3mm] Une fenêtre est un usinage de taille supérieure à 40mm x 40mm, permettant principalement d’intégrer un écran d’affichage ou tactile. Vous avez l’option d’y ajouter une fenêtre plexi, afin de protéger le composant électronique.

Nb Ventilations : (Base : 10 rainures de 50mm) Une ventilation est un lot de 10 rainures de 50mm qui sert à évacuer la chaleur dégagée par les composants internes. L’emplacement et les dimensions exactes seront validés par notre bureau d’étude lors de la programmation de votre boîtier ou votre face avant sur mesure.
Nb Gravures : (Base : 1 grav. = 20mm) Nombre de gravures
Lamage 1 : (en mm) [Pour clavier à membrane] Un lamage est un enlèvement de matière, usinage non-débouchant à une profondeur définie. Le lamage permet le logement d’une autre pièce, type clavier à membrane, étiquette etc.	x
	y
Lamage 2 : (en mm) [Pour clavier à membrane] Un lamage est un enlèvement de matière, usinage non-débouchant à une profondeur définie. Le lamage permet le logement d’une autre pièce, type clavier à membrane, étiquette etc.	x
	y
Lamage 3 : (en mm) [Pour clavier à membrane] Un lamage est un enlèvement de matière, usinage non-débouchant à une profondeur définie. Le lamage permet le logement d’une autre pièce, type clavier à membrane, étiquette etc.	x
	y
Nb de pièces non assemblées : Il s’agit de pièces usinées non-collées, pouvant être utiles à l’aménagement de votre boîtier (p.ex. séparation, pièce de blocage etc.)
Nb Rainures Glissières CI : Il s’agit de rainures usinées dans le plastique sur deux côtés opposés, dans lesquelles vous pouvez glisser votre circuit imprimé (CI). L’emplacement exacte sera validé par notre bureau d’étude lors de la programmation de votre boîtier sur mesure.
Longueur de la rainure CI : Merci d'indiquer la longueur de la rainure CI

Fixation : Au contraire d’un boîtier standard ré-usiné, le boîtier EC inclut l’ensemble des fixations nécessaires à vos besoins, réalisés dans nos ateliers : un seul interlocuteur, un gain de temps, un flux optimisé et rapide)

Nb Inserts :

Un insert est une pièce taraudée en laiton (pas métrique M2,5 - M3), insérée dans une colonnette ou dans l’épaisseur du plastique, qui vous permet ensuite de fixer vos composants électroniques. Son utilité est préconisée pour un montage et démontage fréquent d’un composant. L’emplacement exacte sera validé par notre bureau d’étude lors de la programmation de votre boîtier ou votre face avant sur mesure.

Nb Colonnettes :

Une colonnette est une entretoise plastique tubulaire, de différentes dimensions, utilisée pour la fixation de vos composants électroniques. Elle peut recevoir une vis auto-taraudeuse, ou être équipée d’insert (pas métrique M2,5 - M3) pour un montage et démontage fréquent d’un composant. L’emplacement et la dimension exacte seront validés par notre bureau d’étude lors de la programmation de votre boîtier ou votre face avant sur mesure.

Nb Pieds en caoutchouc : Pour stabiliser le positionnement de votre appareil ou pour le surélever, vous pouvez ajouter des pieds en caoutchouc. L’emplacement et la dimension exacte seront validés par notre bureau d’étude lors de la programmation de votre boîtier ou votre face avant sur mesure.
Nb Plots/Barreaux/Entretoises : Il s’agit de pièces plastique collées à l’intérieur de votre boîtier, pour recevoir des éléments qui ne peuvent pas être fixés sur des colonnettes ou pour stabiliser ou/et diviser votre boîtier.
